샤프 트윈 패미컴 - 모터 밴드 교체기

안녕하세요. 오랜만에 인사드립니다.

집안에 묵혀 있던 트윈 패미컴 수리기를 남겨드리려 합니다.

어렵지 않은 작업이니 언제든지 도전해보세요.

레트로라는 취미는 어느정도 기기에 대한 유지보수 능력이 뒷받침되면

더욱 즐겁게 보낼 수 있는 활동 같습니다.

환경 구성에 대한 간단한 팁을 공유해보겠습니다.



샤프(트윈 패미컴) - 기기 본체 분해 및 밴드 교체

교체용 밴드는 Aliexpress에서 구매했습니다.

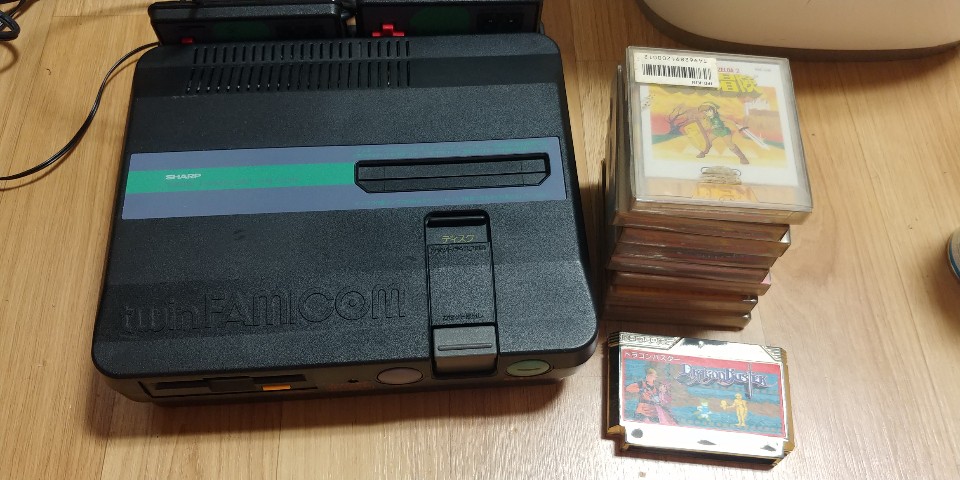

오늘 메인 기기 본체 및 테스트용 디스크 한장 샷!

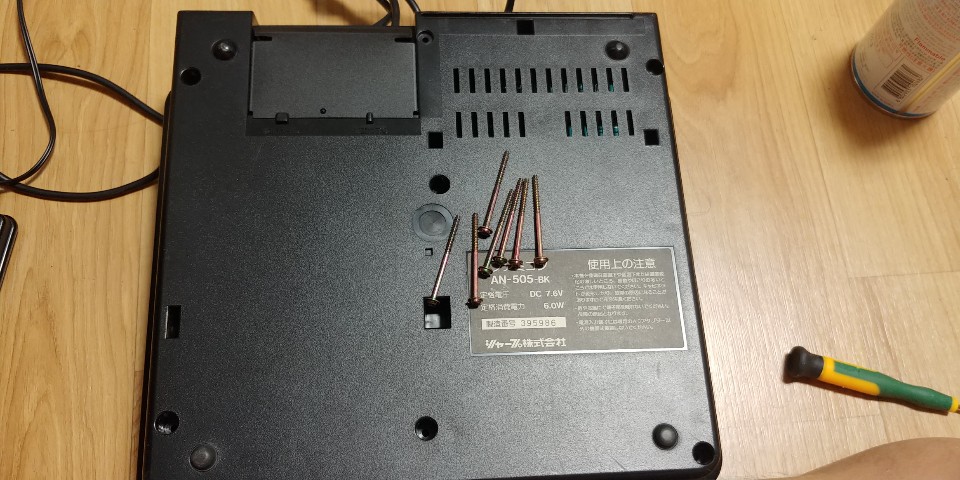

뒷면 나사를 6개 풀어줍니다.

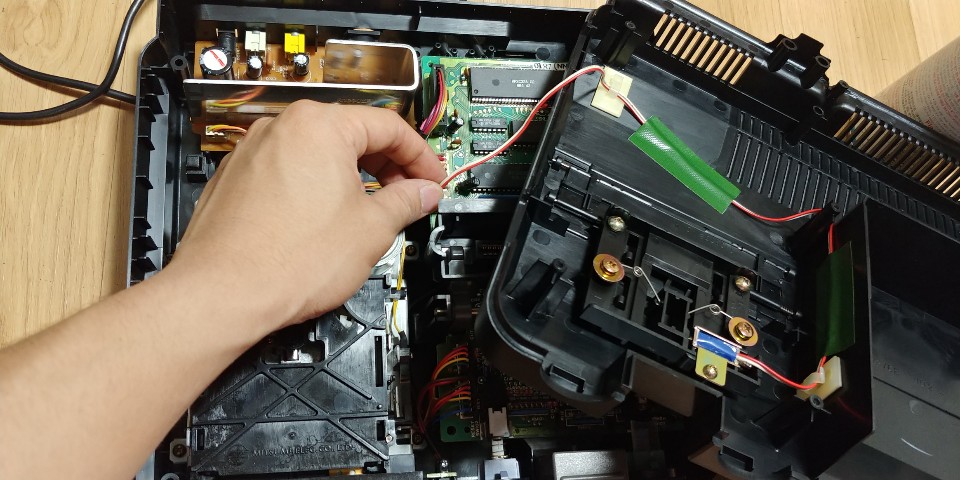

상판 분리시 전원선 단선에 주의하세요.

케이블을 조심스럽게 분리해줍니다. 헤라를 사용하는 것을 추천.

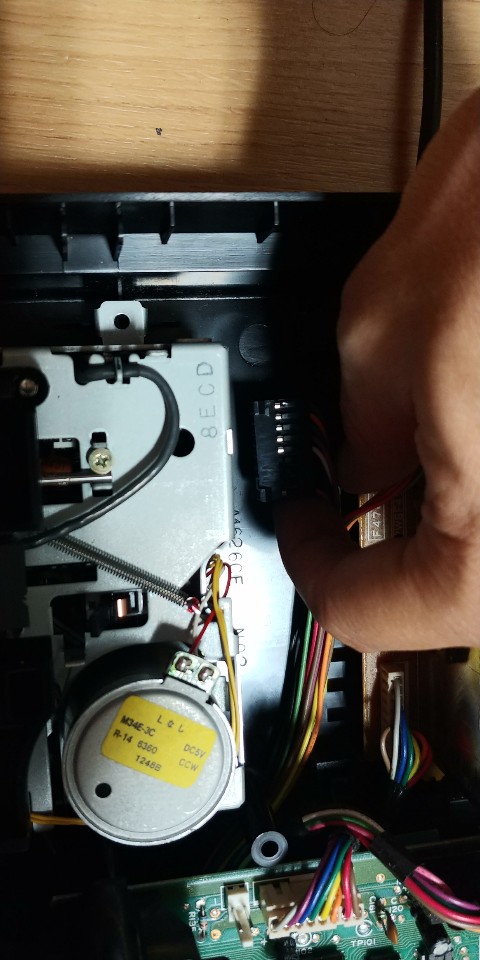

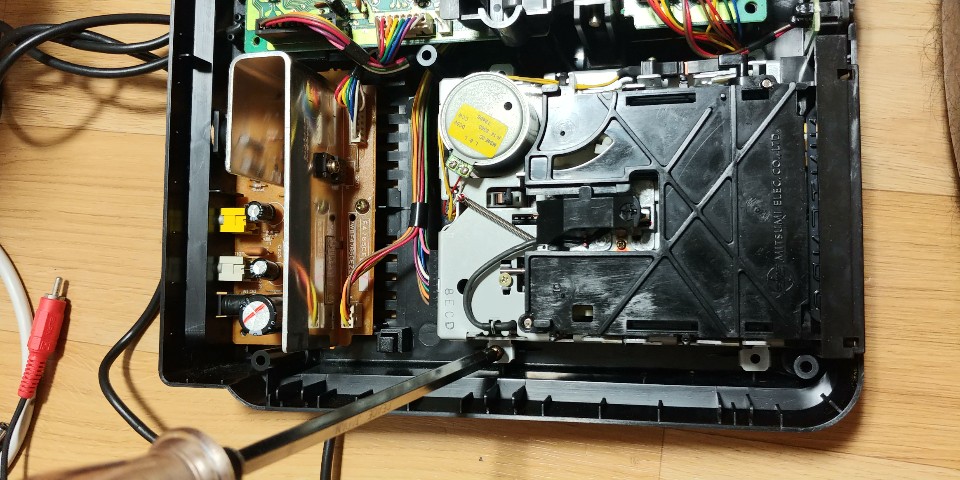

플로피 디스켓 구동부 분리를 위해 나사를 풀어줍니다.

플로피 구동부 분해 완료!



밴드(고무줄)은 넉넉하게 50개 구매했습니다.
재사용을 위해서 보관에 주의해 주세요.

세월이 무섭군요. 고무줄이 완전히 눌러붙어 있습니다.
탄력성은 전혀 찾아볼 수 없습니다.

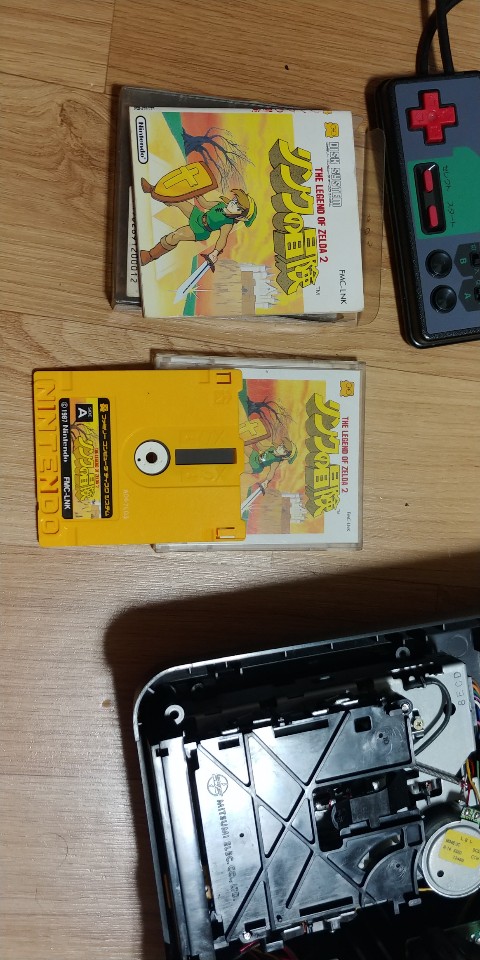

교체 후 젤다의 전설2 테스트를 위해 꺼내보았습니다.



참고영상 ->  Youtube 영상이고 정말 많은 도움이 되었습니다.



샤프(트윈 패미컴) - 밴드 교체 후 작동 영상

모든 작업 완료 후 드디어 전원을 넣고 디스크를 투입해 봅니다.
체크 리스트는 소음, 디스크 인식 및 실행, 전원 안정화 입니다.
과거에 듣던 디스크 엑세스 소리를 들으니 감회가 새롭습니다.


작업 후 작동 영상

- 플로피 디스크 Read & Access 동작 영상 -

마무리

몇 번 언급드리지만, 레트로 취미를 통해 전자제품에 대한 지식을 습득하고 있습니다.

작업 시간은 1시간 정도 걸렸으며, 숙련자 분들은 쉽게 작업하실 수 있을 거라 사료됩니다.

레트로 게임기도 얼마든지 사용자의 관심에 따라서 수명이 좌우 되는 것 같습니다.

혹시 포스팅을 보고 작업하실 분은 반드시 관련 자료를 검색하시고 내부 구조에 대해서
충분히 습득 후 작업하시는 것을 추천드립니다.

다음에 또 뵙겠습니다. 감사합니다.
